仪器设备

一、测绘仪器简介

1.地面工程测绘仪器

水准仪 利用水平视线,测量两点间高差,广泛应用于各等级水准测量中。

经纬仪 利用水平和垂直度盘,测量水平角和竖直角,逐步被全站仪所替代。

测距仪 利用电磁波测量两点间距离,逐步被全站仪所替代。

全站仪 实现了边角同测的智能化测绘仪器,广泛应用于控制测量、碎部测量和施工放样等。

GNSS接收机 测量空中卫星信号,实现定位和导航目的,广泛应用于测绘各个领域中。

2.特殊测量专用的测量仪器设备

测深仪利用声纳技术测量“回声”确定水面到水底的垂直距离,应用于水下地形测绘。

管道探测仪 利用电磁感应测量地面到地下金属管道的垂直距离,应用于地下管道的探测。

陀螺经纬仪 利用陀螺特性结合地球自转自动寻北原理测定方位角,应用于地下(隧道)施工定向。

激光准直仪 利用激光准直性和相干性提供水平或垂直的光束,应用于高程传递或变形观测。

经纬仪工业测量系统 利用多台经纬仪进行三维空间交会,实现三维定点,应用于精密工业测量。

地物光谱仪 采集设定好的某些波段范围内的地物反射光谱数据,并记录下来,应用于遥感测量。

3.其他测量设备

除上述测量仪器外,还有应用于摄影测量、遥感测绘及绘图输出等相关的硬件和软件设施等,在此

不一一介绍。



二、测绘实验教学中心主要仪器介绍

1.水准仪

中心现有水准仪主要包括四种类型:普通光学水准仪、自动安平水准仪、光学精密水准仪、电子水准仪。

http://202.194.131.160/G2S/eWebEditor/uploadfile/20111204113017_592074685399.jpg

普通光学水准仪

DS3型,解放军1002厂生产常规高差测量仪器,每公里往返观测高差中误差±3mm;价值约800元,测绘实验中心现有200余台,配置于岱宗校区、泮河校区;用于三、四等水准测量和普通水准测量。

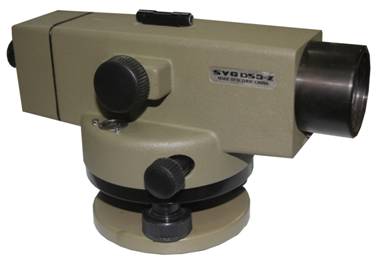

自动安平水准仪

DS3-Z型,苏一光仪器厂生产的常规高差测量仪器,每公里往返观测高差中误差为±3mm,操作比DS3水准仪更方便;价值约0.2万元,实验中心现有6台,配置在岱宗校区;用于三、四等和普通水准测量。

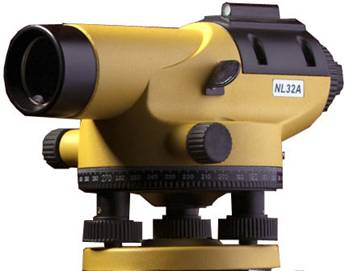

自动安平水准仪

NL32A型,南方测绘仪器公司生产常规高差测量仪器,每公里往返观测高差中误差±3mm,操作比DS3水准仪更方便;价值约0.1万元,中心现有12台,配置在岱宗校区;用于三、四等和普通水准测量。





http://202.194.131.160/G2S/eWebEditor/uploadfile/20111204121556_120042975835.jpg

精密光学水准仪

NA2型,德国徕卡公司生产的精密高差测量仪器,每公里往返观测高差中误差为±0.7mm,与常规水准仪相比具有“测微装置”;购买时约价值6万余元,中心现有8台,配置在岱宗校区;用于二等水准测量和沉陷观测等精密测量。



精密光学水准仪

DS05型,苏一光仪器厂生产的精密高差测量仪器,每公里往返观测高差中误差±0.5mm,与常规水准仪相比具有内置“测微装置”;价值约0.7万元,中心现有19台,配置在泮河校区;用于二等水准测量和沉陷观测等精密测量。

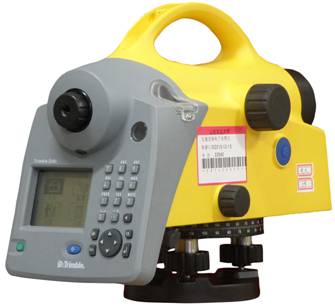

精密电子水准仪

DN03型,美国天宝公司生产的精密高差测量仪器,每公里往返观测高差中误差±0.3mm,与光学水准仪相比具有自动观测记录平差等功能;价值3.3万元,中心现有9台,配置在泮河校区;可用于一、二等水准测量和沉陷观测等精密高程测量。




精密电子水准仪

DL-2003A型,广州南方测绘科技股份有限公式生产的精密高差测量仪器,每公里往返观测高差中误差±0.3mm,与光学水准仪相比具有自动观测记录平差等功能;价值3.3万元,中心现有3台,配置在泮河校区;可用于一、二等水准测量和沉陷观测等精密高程测量。


2.经纬仪

中心现有光学经纬仪主要包括三种类型:普通DJ6经纬仪、T2经纬仪、T3经纬仪。

http://202.194.131.160/G2S/eWebEditor/uploadfile/20111204120028_357475784509.jpg

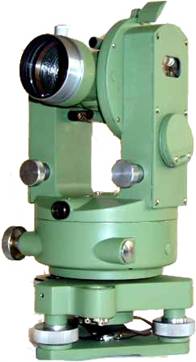

普通光学经纬仪

DJ6型,解放军1002厂生产的常规角度测量仪器,一测回方向观测中误差为±6秒;价值0.3万元,测绘实验中心现有150余台,配置在岱宗、泮河两个校区;用于常规测量的碎部测图和施工放线中,现实际生产中逐步被全站仪所替代,尚用于建筑放样中的细部引点。





http://202.194.131.160/G2S/eWebEditor/uploadfile/20111204122209_334027632600.jpg

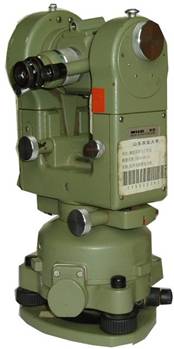

精密光学经纬仪

T2型,瑞士WILD厂早期生产的光学精密角度测量仪器,一测回方向观测中误差为±2秒,与常规经纬仪相比具有“测微装置”;购买时价值约2万元,测绘实验中心现有1台,配置在泮河校区;多用于控制测量中,逐步被全站仪代替。





http://202.194.131.160/G2S/eWebEditor/uploadfile/20111204123316_879335863582.jpg

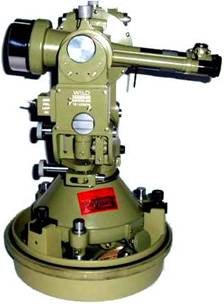

 精密光学经纬仪

T3型,瑞士WILD厂早期生产的光学精密角度测量仪器,一测回方向观测中误差±1秒,与常规经纬仪相比具有精密“测微装置”;购买时价值3万元,测绘实验中心现有1台,配置在泮河校区;用于大地测量,逐步被全站仪代替。

3.测距仪

中心现有DI5S型光电测距仪一台。

http://202.194.131.160/G2S/eWebEditor/uploadfile/20111204124543_910458855247.jpg

光电测距仪

DI5S型,瑞士WILD厂生产精密测距仪器,与T2型经纬仪配套使用组成“半站仪”,测程7.5km,测距±(3mm+2ppmD);购买时价值8.8万元,中心现有1台,配置在岱宗校区;多用于控制测量,逐步被全站仪取代。



4.全站仪

中心现有九种型号全站仪:GTS701、GTS602、GTS225、NTS662R、OTS620R、ATS320R、NTS382R、NTS552R、S8。

http://202.194.131.160/G2S/eWebEditor/uploadfile/20111204131241_894796328416.jpg

全站仪

GTS-701型,日本拓普康公司生产的较精密测量仪器,一测回方向观测中误差±1秒,测距精度为±(3mm+2ppmD),中文字幕;购买时价值约12.5万元,测绘实验中心现有1台,配置在岱宗校区;可用于控制测量、碎部测量和施工放样等。





http://202.194.131.160/G2S/eWebEditor/uploadfile/20111204131905_242201539706.jpg

全站仪

GTS-602型,日本拓普康公司生产的较精密测量仪器,距离测量精度为±(3mm+2ppmD),一测回方向观测中误差±2秒,中文字幕;购买时价值约9万元,测绘实验中心现有6台,配置在岱宗校区;可用于控制测量、碎部测量和施工放样等





http://202.194.131.160/G2S/eWebEditor/uploadfile/20111204135912_294010513037.jpg

全站仪

GTS-225型,日本拓普康公司生产,距离测量精度为±(3mm+2ppmD),一测回方向观测中误差±5秒,英文字幕;购买时价值约5万元,测绘实验中心现有1台,配置在岱宗校区;多用于碎部测量和施工放样。





http://202.194.131.160/G2S/eWebEditor/uploadfile/20111204140754_353368417140.jpg

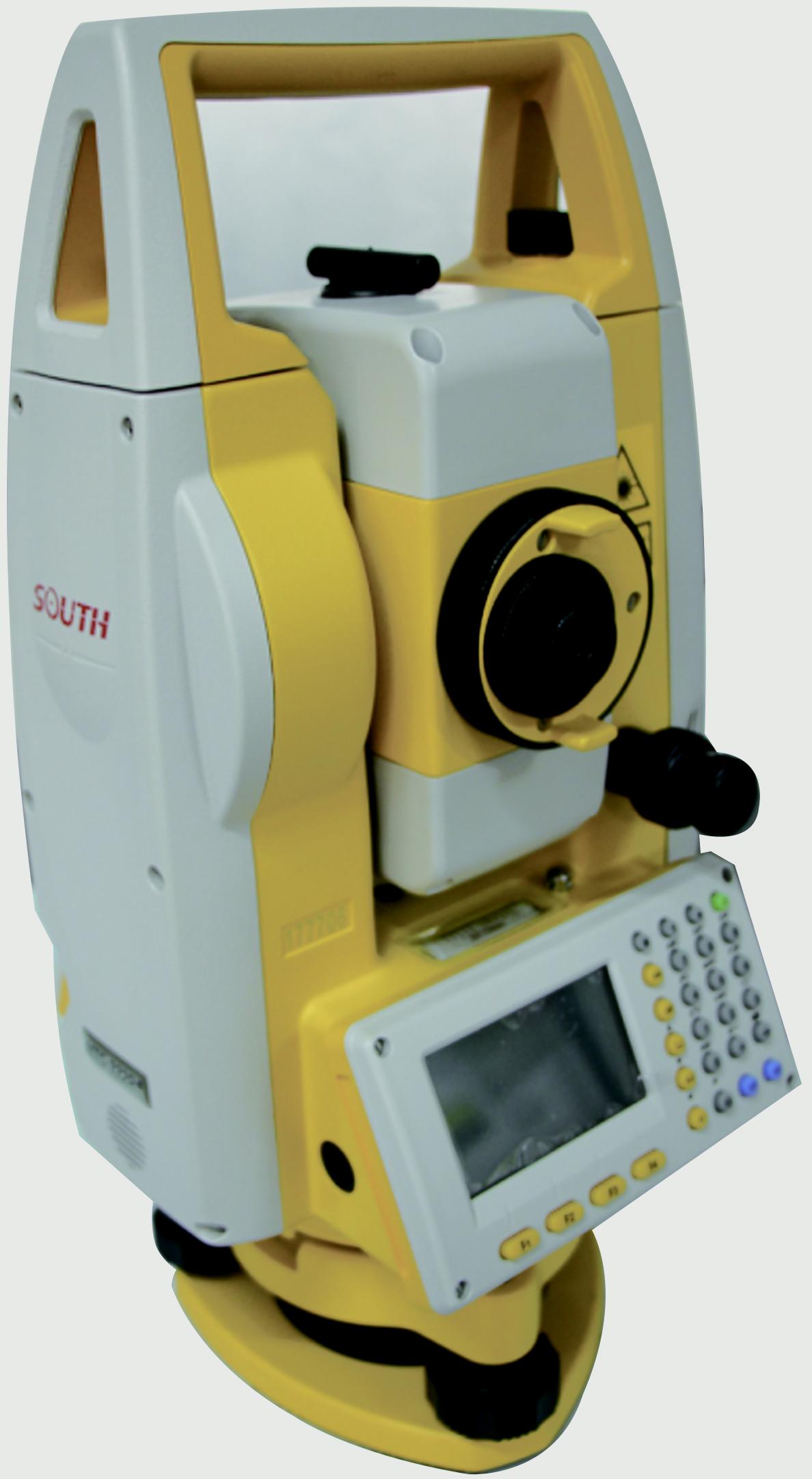

全站仪

NTS-662R型,南方测绘仪器公司生产,测距精度±(3mm+2ppmD),一测回方向观测中误差为±2秒,中文字幕;购买时价值约2.4万元,测绘实验中心现有30台,配置在泮河校区;多用于碎部测量和施工放样。





全站仪

NTS-332R型,南方测绘仪器公司生产,测距精度±(3mm+2ppmD),一测回方向观测中误差±2秒,中文字幕;价值约1万元,测绘实验中心现有12台,配置在岱宗校区;多用于碎部测量和施工放样。





全站仪

ATS320R型,广州中海达仪器厂生产,测距精度±(3mm+2ppmD),一测回方向观测中误差±2秒,中文字幕;购买时价值约1万元,中心现有8台,配置在泮河校区7台,岱宗校区区1台;多用于碎部测量和施工放样。







全站仪

NTS382R型,南方测绘仪器公司生产,测距精度为±(3mm+2ppmD),一测回方向观测中误差±2秒,中文字幕;价值约1.8万元,中心现有17台,配置在泮河校区;多用于碎部测量和施工放样。







安卓系统全站仪

NTS552R20型,南方测绘仪器公司生产安卓系统,测距精度为±(3mm+2ppmD),一测回方向观测中误差±2秒,中文字幕;价值约2.5万元,中心现有12台,配置在泮河校区;多用于碎部测量和施工放样。






精密全站仪

S8型,美国天宝测绘仪器公司生产,测距精度±(1mm+1ppmD),一测回方向中误差±0.5秒,具有智能化跟踪传感器配置,中文字幕;购买时价值约13.4万元,中心现有1台,配置在泮河校区;多用于精密工程测量和变形观测中。

5.卫星定位接收机

中心现有七种型号:南方H66、南方S86型、徕测ATX1230GGGPS接收机、南方S86TGNSS接收机、极点虚拟仿真套装GNSS、南方手持S720型多星定位仪。





单频GPS接收机

H66型,南方测绘仪器公司生产的单频静态GPS接收机,相对测量精度为±(10mm+2ppmD);购买时价值约0.4万元,测绘实验中心现有18台,配置在南校区;测量模式为经典相对静态定位,应用于控制测量中。





  双频GPS接收机

S86型,南方测绘仪器公司生产,定位测量精度为±(5mm+2ppmD);购买时价值约12.8万元,测绘实验中心现有2台(1套),配置在南校区;可进行静态定位和快速相对静态定位(RTK/CORS),因单星信号已被多星接收机取代,不再使用。





http://202.194.131.160/G2S/eWebEditor/uploadfile/20111204203812_841748962280.jpg

双频GPS接收机

ATX1230GG型,徕卡测量仪器公司生产,定位精度为±(5mm+2ppmD);购买时价值约11.9万元,测绘实验中心现有3台(1套),配置在北校区;可进行经典相对静态定位和快速相对静态定位(RTK),因单星信号已被多星接收机取代,不再使用。

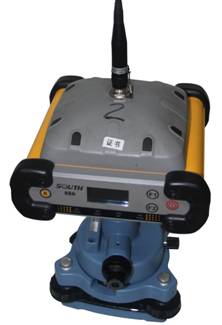

双频多星GNSS接收机

S86T型,南方测绘仪器公司生产的双频多星接收机,测量精度为±(5mm+2ppmD);价值约4.9万元,测绘实验中心现有6台,配置在南校区;可进行静态定位和快速相对静态定位(RTK/CORS),应用于控制测量、碎部测量和施工放样等。







双频多星GNSS接收机

银河1型,南方测绘仪器公司生产的双频多星接收机,RTK测量精度为±(8mm+1pppmD);价值2.0万元,测绘实验教学中心现有6台,配置在南校区;可进行相对静态定位和快速相对定位(RTK/CORS),应用于控制测量、碎部测量和施工放样等。









极点虚拟仿真GNSS接收机

银河1型,南方测绘仪器公司生产的双频多星接收机,RTK测量精度为±(8mm+1pppmD);价值1.7万元,测绘实验教学中心现有9台,配置在泮河校区;可进行相对静态定位和快速相对定位(RTK/CORS),配套虚拟仿真软件,应用于控制测量、碎部测量和施工放样等。





手持多星定位仪

S720C型,南方测绘仪器公司生产的多星手持定位仪,三星单点定位精度优于±1m;购买时价值约0.4万元,实验中心现有6台,配置在南校区;多用于精度较低的野外定位、寻找控制点位等。



6.陀螺仪

中心现有NTS342G10型数字陀螺全站仪1台。

数字陀螺全站仪

NTS342G10,南方测绘仪器公司生产,寻北精度≤±10″,单次寻北时间≤±10min;全自动一键寻北;价值39.55万元,测绘实验中心现有1台,配置在泮河校区;用于工程测量中的寻北定向,多用于地下工程中。

7.激光垂准仪

中心现有ML401型激光垂准仪2台。

激光垂准仪

ML401型,南方测绘仪器公司生产,一测回垂准标准偏差1/45000,激光有效射程150-500m;价值0.25万元,测绘实验中心现有2台,配置在泮河校区;用于工程测量中的上下投点、高程传递或变形观测中。

8.光谱仪

中心现有PRS1100地物光谱仪2台套;便携式高光谱成像仪1台套。

/_upload/article/images/d6/46/8d8529804635b4e6663179236fac/a1dd2032-5797-43ba-8d90-1dccfe98aaba.png

地物光谱仪

PRS1100型,美国SEI公司生产地物光谱测量仪器,波长精度±0.5nm,波段范围320-1100nm,较精密的遥感仪器;价值约14万元,测绘实验中心现有2台套,配置在泮河校区;用于波段范围内的地物反射光谱数据采集




便携式高光谱成像仪

SOC710VP型,美国SOC公司生产高光谱测量成像仪器,光谱范围400-1000nm,分辨率1.5nm;价值约40万元,测绘实验中心现有1套,配置在泮河校区;用于野外光谱采集,配合工作平台和软件可以实现光谱曲线、单波段或伪彩图像呈现


9.无人机

中心现有六旋翼和四旋翼无人机各1台套。



螺旋翼无人机

HEX-5型,济南赛尔无人机科技有限公司生产的六旋翼无人机,最大飞行高度3500m,挂载5镜头SHARE-100倾斜摄影相机,有效像素2020万,总像素1亿;价值28.9万元,测绘实验中心现有1台套,配置在泮河校区;配合相应工作站和软件可用于地形测图和三维立体建模





螺旋翼无人机

大疆精灵4型,深圳市大疆创新科技有限公司生产的小型四旋翼自带CORS无人机,最大飞行高度6000m,挂载单镜头相机,有效像素1240万,具有避障功能,最大水平飞行速度20m/s。价值2.7万元,测绘实验中心现有1台套,配置在泮河校区;配合相应的工作站和软件可用于地形测图和三维立体建模



10.数字摄影测量工作站

中心现有数字摄影测量工作站60台套。

数字摄影测量工作站

MapMartixEDUV 1.0型,武汉航天远景科技股份有限公司生产的多源地理数据综合处理系统,硬件设置含主机、显示器、立体显卡、3D液晶立体眼镜、脚盘等;价值约1.5万元,测绘实验中心现有60台套,配置在泮河校区;主要用于各类航片的数据处理,生成相应的测绘地图产品等

11.反光立体镜

中心现F-1HCFHPF型等多种型号的反光立体镜。

反光立体镜

F-1/HCF/HPF等型,无锡普雷逊和浙江慈溪等公司生产,观察尺寸450px*450px-575px*575px不等;价值从200元到1000元不等,测绘实验中心现有80余台,配置在泮河校区;用于航空像对立体成像观察。

12.彩色绘图仪

中心现HP500 PLUS型彩色绘图仪1台。

彩色绘图仪

HP500 PLUS型,美国惠普公司生产的彩色宽幅绘图仪,热感应4色彩喷,分辨率:1200x600dpi最大打印幅面 24英寸;价值约3.2万元,测绘实验中心现有1台,配置在泮河校区;用于数字成图的纸质输出。
